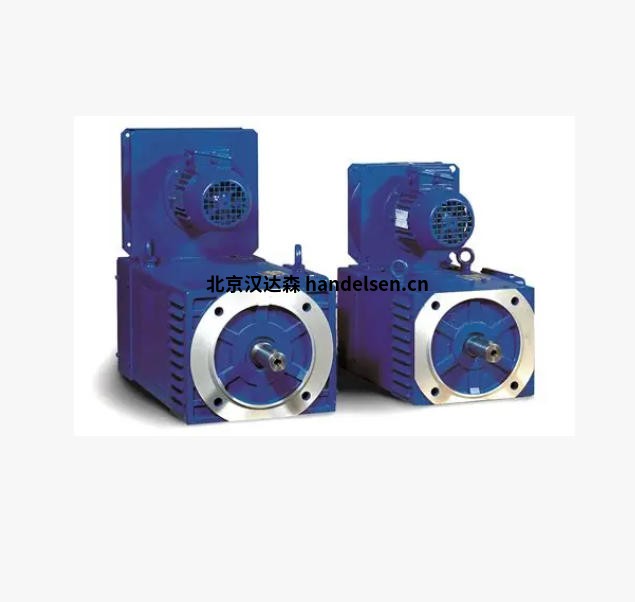

Brusatori 直流疊層電機ML112主要應用于工業自動化領域



直流電機 ML 系列旨在滿足所有工業應用要求，要求機器具有在寬而精確的區域中可調節速度和扭矩。所有電機都有完全層壓的方形定子，并使用高質量和高質量效率磁層壓，損耗低。

Brusatori 直流疊層電機 ML 系列具有調速精準、動力強勁、運行穩定等特點等特點，主要應用于工業自動化交通運輸、家電等領域。



結構設計

定子結構：主磁極由主磁極鐵心和勵磁繞組組成，用于產生氣隙磁場。換向極裝在兩個相鄰主磁極之間，可改善換向，減小電刷與換向器之間的火花。機座用于固定主磁極、換向極和端蓋，同時也是磁路的一部分。

轉子結構：電樞鐵心采用硅鋼片沖片疊壓而成，用于嵌放電樞繞組。電樞繞組是電機進行能量變換的關鍵部件，由許多線圈按一定規律連接而成。換向器與電刷配合，可將外加直流電源轉換為電樞線圈中的交變電流，使電磁轉矩方向恒定。轉軸為轉子提供支撐，需具備一定的機械強度和剛度。



性能特點

調速精度高：該系列電機能在很寬的范圍內實現速度和扭矩的調節，且具有較高精度，可滿足多種工業場合的精準控制需求。

功率范圍廣：以 ML100M 為例，功率范圍為 2.94 千瓦到 29.5 千瓦，轉矩范圍從 28 牛米到 93.5 牛米，可適應不同功率需求的設備。

運行效率高：采用全疊片方形截面定子，并使用優質高效低損耗磁片，有助于提高電機的運行效率，降低能量損耗。



功能介紹

精準調速功能：ML 系列直流電機能夠在很寬的范圍內對速度和扭矩進行調節，且調速精度較高。通過調節電壓等方式，可滿足多種工業場合下不同設備對速度和扭矩的精準控制需求，適用于對速度控制要求嚴格的生產工藝。

能量轉換功能：電機由定子和轉子組成，定子產生磁場，轉子產生電磁轉矩和感應電動勢，是電機進行能量轉換的樞紐。可將電能高效地轉換為機械能，為負載提供動力，廣泛應用于需要動力驅動的設備中。

穩定動力輸出功能：采用三相設計，適用于三相電源，能提供高效且穩定的功率輸出。該系列電機功率范圍廣，可提供不同等級的功率，能滿足各種工業設備對動力的需求，從小型泵類到大型機床等設備均可適用。

適應復雜環境功能：具備較高的防護等級，通?？蛇_ IP54 或更高，能有效防塵、防止飛濺的水侵入。絕緣等級一般為 F 級或 H 級，可保證電機在長期運行中的安全性和穩定性，能在較為惡劣的工業環境下穩定工作。

低噪運行功能：電機的設計和構造有助于減少運行過程中的噪音和振動，可實現平穩、安靜的運行，能夠應用于對噪音控制有要求的場合，如食品加工、印刷等行業，不會對生產環境造成較大噪音干擾。



主要參數

功率：有不同功率級別可選，如 5.7kW、7.0kW、9.5kW ，13.5kw等。

轉速：額定轉速可能在 550rpm、670rpm、950rpm 、2200rpm 等不同轉速范圍，具體取決于不同的功率配置及設計。

繞組線圈絕緣：根據 CEI EN 的 F 級 60034-1

熱尺寸：根據 CEI EN 的 F 級 60034-1

冷卻：IC 06（用于電機 IP23），符合 CEI EN 60034-6

平衡度：G 2,5，符合 ISO 1940-1 （1993）（根據 CEI 2-23 的鍵軸半鍵平衡）

安裝方式：IM B5 e IMB35 （IM3001）

為球軸承提供使用壽命潤滑

熱保護：常態熱斷路器閉合觸點。工作溫度 130°C±5°C。（最大電壓250Vac，最大電流 6Aac）



主要應用

工業自動化領域：可用于機床，為刀具或工作臺提供動力，實現精確的切削或進給運動；也能驅動自動化生產線中的輸送帶，根據生產節奏靈活調節速度，保證物料輸送的準確性；還可應用于攪拌器，根據不同工藝要求提供穩定的攪拌轉矩和轉速。

交通運輸領域：適用于電動汽車、電動自行車等交通工具的驅動系統，利用其高轉矩和良好的調速性能，實現車輛的啟動、加速、減速等操作，滿足不同路況下的行駛需求。

家電領域：常用于家用電動工具，如電動鉆機、電動螺絲刀等，憑借高轉矩特性，提供強勁動力，提高工作效率；也可應用于吸塵器，通過精確調速控制吸力大小，適應不同清潔場景。

醫療設備領域：可驅動手術器械，利用其高精度和運行平穩的特點，確保手術操作的精準性；還能用于病床，實現病床的升降、傾斜等動作，為患者提供舒適的護理環境。

農業機械領域：可應用于農用灌溉機，根據灌溉需求調節水泵轉速，實現精準灌溉；也可用于農用噴霧器，為噴霧裝置提供動力，調節噴霧范圍和力度。



基本型號

Brusatori 直流疊層電機ML711

Brusatori 直流疊層電機ML712

Brusatori 直流疊層電機ML801

Brusatori 直流疊層電機ML802

Brusatori 直流疊層電機ML90S

Brusatori 直流疊層電機ML100

Brusatori 直流疊層電機ML100L

Brusatori 直流疊層電機ML112

Brusatori 直流疊層電機ML112S

Brusatori 直流疊層電機ML112M
