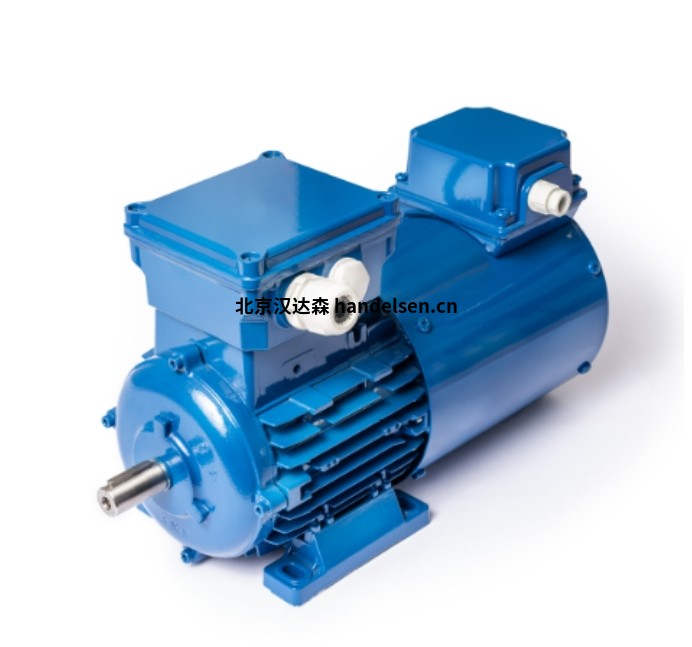

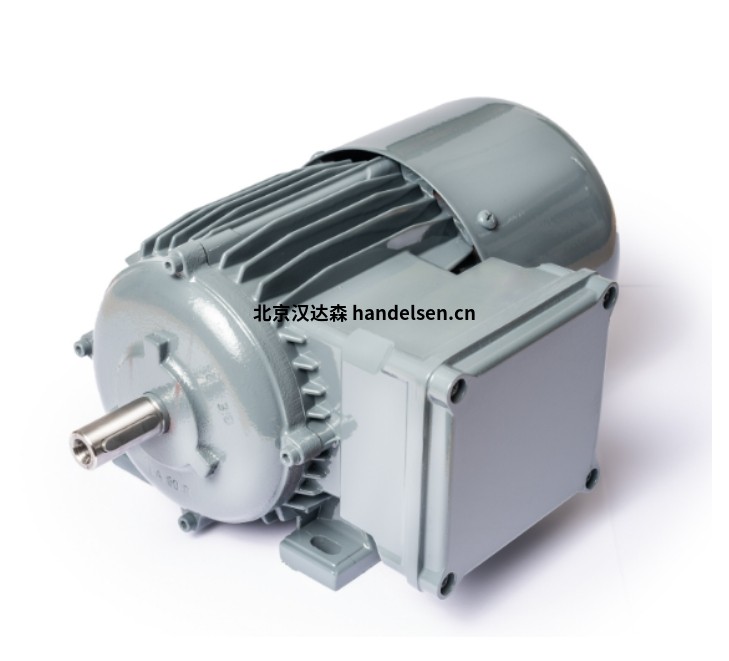

德國HEW制動電機配備機械制動器的三相或單相異步電機



HEW制動電機是配備機械制動器的三相或單相異步電機。電機的繞組不會受到制動過程的熱應力。主要具有快速制動、準確定位、安全保護及節能等功能。

一、工作原理

電機運行原理：HEW 制動電機作為三相或單相異步電機，當定子繞組通入三相或單相交流電時，會產生旋轉磁場，轉子導體在旋轉磁場中切割磁感線，產生感應電動勢和感應電流，進而產生電磁轉矩，使轉子旋轉起來。

制動原理：制動時，通過電磁力作用，使彈簧加壓的制動器動作，制動器的摩擦片與電機軸上的制動盤緊密貼合，產生摩擦力矩，從而迅速阻止電機轉子的轉動，實現制動功能。



二、功能介紹

1）快速制動：HEW 制動電機配備斷電制動器，切斷電源后短時間內（如 0.2 秒）即可實現快速制動，能夠有效避免電機因慣性繼續運轉，相比普通電機制動效率大幅提升。

2）準確定位：該電機可產生足夠的制動保持力矩，能使設備精準停在指定位置，滿足機床、自動化生產線等設備對精確位置控制的要求，有助于提高加工精度和生產效率。

3）安全保護：在提升機、起重機等設備中，當出現停電或其他故障時，HEW 制動電機可迅速制動，防止負載墜落或設備失控，保障人員和設備安全，同時其高防護等級和良好的耐熱性等特點，也能確保電機在惡劣工況下穩定運行，減少安全隱患。

4）節能增效：部分 HEW 制動電機能效等級達 IE3，節能效果好。并且，制動過程中可將轉子動能轉化為電能回饋到電源中，進一步提高能源利用率，降低運行成本。



三、主要特點

熱應力低：電機繞組不會因制動過程而產生熱應力，延長了電機的使用壽命。

防護等級高：防護等級為 IP54-IP66，能有效防止灰塵侵入和水的噴射，適用于各種惡劣的工作環境。

耐熱性好：耐熱等級為 F 或 H，可在較高溫度下穩定運行。

制動性能可靠：采用 B 型電磁釋放彈簧加壓制動器，是具有兩個摩擦面的單盤制動器，制動扭矩大，制動迅速、可靠。



四、主要參數

尺寸： 63-180。

功率： 0.12-30.0kW。

能效等級：能效等級為 IE3，節能效果顯著。

額定轉速：不同型號的額定轉速有所不同，如 180L/40-B260 系列的額定轉速為 1475rpm



五、應用領域

提升和行走驅動器：在起重機、升降機等設備中，用于控制貨物的升降和移動，確保設備在停止時能夠可靠制動，防止貨物墜落或滑動。

機床：在車床、銑床、鉆床等機床上，用于控制工作臺的進給和主軸的旋轉，實現精確的加工定位和快速制動，提高加工精度和效率。

包裝機：在包裝生產線中，用于控制輸送帶的運行、包裝材料的進給和封口等動作，實現準確的定位和快速制動，保證包裝質量和生產效率。

運輸和輸送技術：在輸送帶、鏈?zhǔn)捷斔蜋C(jī)、斗式提升機等運輸設備中，用于控制輸送設備的啟停和運行速度，確保物料的穩定輸送和準確停止。

調整驅動器：在各種需要精確位置控制和調整的設備中，如自動化生產線的定位裝置、機器人的關節驅動等，用于實現快速、準確的位置調整和制動。



六、主要型號

HEW 63K/4-B4

HEW 63L/4-B4

HEW 71K/4-B4

HEW 71L/4-B4

HEW 80K/4-B8

HEW 80L/40-B8

HEW 90L/40-B16

HEW 90V/4-B16

HEW 100L/400-B32

HEW 100V/4-B32

HEW 112V/4-B60

HEW 132M/4-B80

HEW 132V/4-B80

HEW 160L/40-B150

HEW 160V/4-B150

HEW 180L/40-B260
