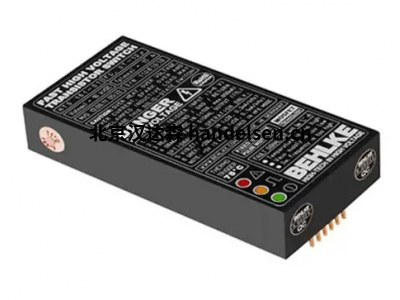

Behlke 高壓開關 HTS 160-200-SCR：駕馭高壓脈沖的精密利器

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

在脈沖功率、醫療成像、工業加工和科研實驗等前沿領域，精準、可靠且高速地控制高電壓是實現核心功能的關鍵。德國Behlke公司憑借其高壓開關技術享譽全球，其HTS系列固態開關更是行業。今天，我們將深入剖析其中的明星型號之一：HTS 160-200-SCR，探索其強大的功能、精密的設計參數以及廣泛的應用場景。

一、 王者地位：Behlke HTS 系列與 SCR 技術

Behlke HTS（High Power Thyristor Switch）系列代表了高壓、高速、大電流固態開關技術的。該系列開關摒棄了傳統的機械觸點，采用先進的半導體開關元件（晶閘管/Thyristor），實現了：

·         無磨損操作： 無機械運動部件，壽命近乎無限。

·         超高速開關： 開關時間可達納秒級別，實現精準的脈沖時序控制。

·         高重復頻率： 可在kHz范圍內穩定工作，滿足快速脈沖序列需求。

·         可靠性： 堅固設計，適用于嚴苛工業環境。

·         低觸發能量： 易于控制，降低驅動電路復雜度。

型號中的 “SCR” 明確指出了其核心技術——可控硅整流器（Silicon Controlled Rectifier）。這是一種經典的半導體功率開關器件，以其高耐壓、大電流承載能力、堅固耐用的特性，非常適合HTS 160-200-SCR所定位的高壓大功率應用。

二、 HTS 160-200-SCR 核心功能參數詳解

型號“HTS 160-200-SCR”直觀地揭示了其關鍵規格：

·         HTS： High Power Thyristor Switch 系列標識。

·         160： 大工作電壓 (Maximum Working Voltage) - 160 kV DC 或峰值交流電壓。 這是開關能安全、穩定承受的高電壓等級。

·         200： 大峰值電流 (Maximum Peak Current) - 200 A。 開關在導通狀態下能夠安全通過的大瞬時電流。

·         SCR： 核心開關技術 - 可控硅整流器。

以下是 HTS 160-200-SCR 的詳細功能與技術參數概覽：

關鍵特性強調：

1.      高壓王者： 160 kV 的工作電壓使其能直接應用于眾多超高電壓系統，如大型X射線發生器、材料處理設備、高壓脈沖發生器、粒子束設備等。

2.      大電流能力： 200 A 的峰值電流使其能驅動大功率負載，如大型電容器組放電、等離子體負載、脈沖激光器電源等。

3.      高速開關 (Ton)： 納秒級的導通時間是其核心競爭力，對于生成陡峭前沿的高壓脈沖至關重要，直接影響脈沖波形質量和系統時間分辨率（如CT掃描）。

4.      精密時序控制 (低抖動)： 亞納秒級的抖動確保了開關動作的時間精度，對于需要多路精確同步或嚴格時序控制的應用（如粒子加速器、雷達調制器）。

5.      光纖觸發隔離： 解決高壓端和低壓控制端之間的電位差問題，提供抗電磁干擾能力和操作安全性。

6.      強制冷卻需求： 處理高壓大電流必然產生可觀熱量，有效的風冷或液冷是保證開關長期穩定運行在額定參數下的絕對前提。選型時必須規劃散熱方案。

三、 核心設計優勢

·         多層疊壓技術： Behlke 技術，將多個半導體芯片串聯疊壓，實現超高耐壓（160kV），同時優化內部電感，提升開關速度。

·         優化的門極驅動： 精密設計的內部驅動電路確保SCR在高壓環境下快速、均勻、可靠地導通。

·         堅固的絕緣結構： 采用高質量絕緣材料（如陶瓷、特種環氧樹脂）和嚴謹?shù)墓に?，保證高壓絕緣可靠性和長期穩定性。

·         電磁兼容性 (EMC) 設計： 良好的屏蔽和布局，減少開關動作對周圍電路的干擾。

四、 典型應用領域

HTS 160-200-SCR 憑借其高壓、大電流、高速的特性，在以下領域大放異彩：

1.      醫療成像：

o    計算機斷層掃描 (CT)： 精確控制X射線管的陽壓（達140kV+），產生超短X射線脈沖，實現高速旋轉掃描和低劑量成像。其高速和低抖動是保證圖像質量和掃描速度的核心。

o    放射治療設備： 控制直線加速器中的微波源（磁控管/速調管）的高壓調制脈沖。

2.      工業加工與檢測：

o    高壓脈沖電源： 用于電火花加工（EDM）、電解加工、等離子體清洗/表面處理、食品殺菌（PEF）、水處理等系統的核心開關。

o    無損檢測 (NDT)： 產生高壓脈沖用于X射線或超聲波探傷設備。

o    材料改性： 驅動強流電子束或離子束進行材料表面處理。

3.      科學研究：

o    粒子加速器： 用于射頻加速腔、束流踢出器（Kicker）、聚束器等系統的快脈沖高壓調制。

o    等離子體物理： 驅動托卡馬克、Z箍縮等裝置的快速磁化或加熱脈沖電源。

o    高功率微波 (HPM)： 作為脈沖功率源的核心開關。

o    激光技術： 驅動大功率脈沖激光器（如準分子激光、CO2激光）的充電開關或脈沖形成網絡開關。

4.      國防與安全：

o    雷達系統： 用作高功率發射機的調制開關（調制器開關）。

o    電子戰設備： 產生高功率脈沖信號。

5.      能源技術：

o    脈沖功率儲能系統： 控制大型電容器組或Marx發生器的放電。

五、 選型與使用要點

1.      嚴格電壓/電流裕量： 實際工作電壓和峰值電流應留有充分裕量（如80%額定值），確保長期可靠性和應對瞬時過沖。

2.      散熱是關鍵： 必須 根據大平均電流、重復頻率和工作周期，配備足夠強度的強制風冷或液冷系統。散熱不良是導致開關過熱失效的常見原因。

3.      理解SCR關斷特性： SCR需要外部電路創造電流過零條件才能關斷（如諧振電路、反向電壓）。設計電路時務必考慮可靠的關斷機制。

4.      優化觸發與布線： 使用高質量光纖和連接器，確保觸發信號可靠傳輸?？刂凭€遠離高壓大電流路徑，避免干擾。遵循Behlke手冊的布線指南。

5.      dv/dt 保護： 雖然SCR本身dv/dt耐受高，但在陡峭的電壓上升沿應用中，評估是否需要額外的緩沖電路（snubber）。

6.      咨詢： Behlke提供詳細的數據手冊和應用筆記。選型前務必查閱新的文檔，確認具體參數、冷卻要求、接口定義和安裝尺寸。對于關鍵或特殊應用，直接聯系Behlke技術支持是明智之舉。

六、 總結

Behlke HTS 160-200-SCR 是一款專為高壓、大電流、高速開關應用而生的工程杰作。它將160 kV的驚人耐壓、200 A的峰值電流承載能力與納秒級的導通速度和亞納秒級的抖動精度結合。通過先進的多層疊壓SCR技術、精密的光纖隔離觸發和堅固的設計，為醫療成像（特別是CT）、工業脈沖功率、前沿科研（粒子加速器、等離子體、HPM）以及國防應用提供了無與倫比的性能和可靠性。
