一、產品概述

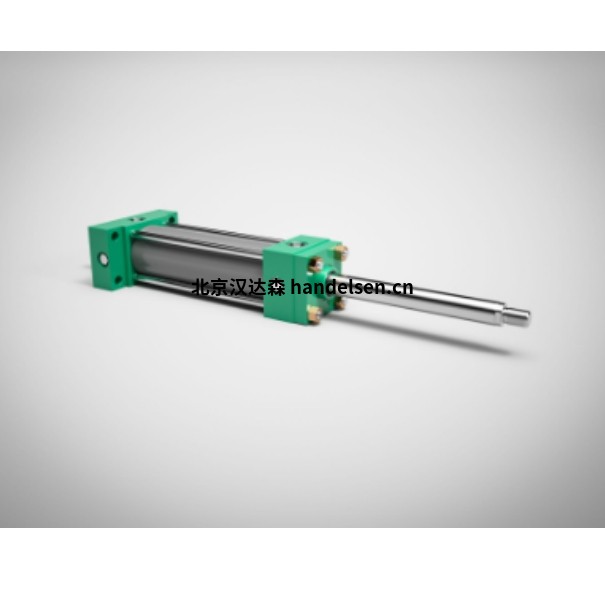

這些液壓缸是根據模塊化原理設計的，兩側都有一個活塞桿。氣缸筒、氣缸蓋和氣缸底座通過橫拉桿相互連接——這是國際標準化的 160 bar 橫拉桿氣缸系列的合乎邏輯的補充。
它們的組件基本上對應于標準化的 ZBD 1605 系列
每個活塞直徑分配兩個活塞桿直徑
高度可用性、可庫存?zhèn)浼兔嫦蛭磥淼脑O計
作為 Storz ZBD 1605 系列液壓缸的補充而開發，該液壓缸的設計符合 ISO 6020/2 和 DIN 24554。
標配 3 種安裝類型
多種密封型號可供選擇，適用于廣泛的應用
二、技術數據
公稱壓力： 160 巴 （16 MPa）
靜態試驗壓力： 240 巴 （24 MPa）
活塞直徑： 25-200 毫米
面積比j： 1、25 和 2
溫度范圍： -20...+80 °C
粘度范圍： 10…600 mm²/秒
提升速度： 0 – 0.5 m/s，具體取決于密封件型號
工作介質：
符合 DIN 51524 的礦物油，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現
氣缸蓋上的 ME5 矩形法蘭
MS2 側腳安裝
MT4 可變耳軸
四、產品明細
ZG 1611
標準液壓缸(IS0 6020/1)-公稱壓力 160 bar，兩側活塞桿
ZG 1605
標準液壓缸(IS0 6020/2)-公稱壓力 160 bar，兩側活塞桿
ZG 2511
標準液壓缸 (DIN 24333)-公稱壓力 250 bar，兩側活塞桿
