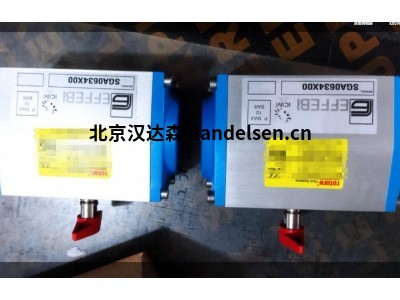

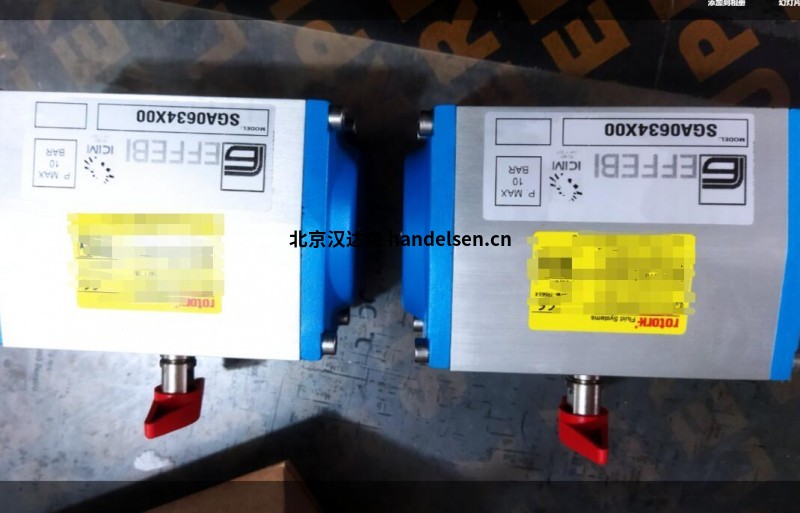

意大利EFFEBI氣動執行器SGA0524X00結構簡單 可自動復位
工作原理
以單作用氣動執行器為例，它基于壓縮空氣的壓力變化，結合彈簧復位機制來實現閥門的開啟和關閉。
開啟過程：壓縮空氣通過進氣口進入氣缸，推動活塞克服彈簧阻力向外移動，活塞的運動通過機械連接（如齒條和齒輪）傳遞到閥桿，帶動閥芯（球體）旋轉，閥門開啟，同時氣缸另一端的氣體通過排氣口排出。
關閉過程：氣源切斷后，氣缸內氣壓迅速下降，在彈簧的復位作用下，活塞向內移動，帶動閥桿和閥芯反向旋轉，閥門關閉，此時氣缸內的氣體通過進氣口排出 。
產品特點
自動復位：在失去氣源時，依靠彈簧的復位力自動將閥門恢復到初始位置，確保系統在緊急情況下安全關閉 。
結構簡單：相比雙作用氣動執行器，部件數量更少，降低了制造成本 。
快速響應：能快速響應氣源壓力的變化，實現閥門的快速開啟和關閉，適用于需要快速控制流體的場景 。
安全可靠：采用彈簧復位機制，即便在氣源故障或斷電情況下，閥門也能自動恢復到安全狀態，提高了系統安全性 。
執行機構特性
旋轉角度：90°
溫度限制：-4°F / +194°F（約 - 20℃ / +90℃ ）
最大供氣壓力：145 Psi（DNA045 為 116 Psi，Psi 是磅力每平方英寸 ）
公稱壓力：81.5 Psi
供氣流體：過濾后的壓縮空氣
潤滑：需使用與丁腈橡膠（NBR）兼容的油
長調節銷，可實現從 0° 到 90° 的調節（按需定制 ）。如需了解執行機構技術特性的更多信息，請參閱本目錄末尾的執行機構特定數據表。
型號列表：
Effebi SGA0524X00
Effebi SGA0634X00
Effebi SGA0754X00
Effebi SGA0834X00
Effebi SGA0925X00
Effebi SGA0524X00
Effebi SGA0634X00
Effebi SGA0754X00
Effebi SGA0834X00
Effebi SGA0924X00
