SITEMA安全制動器KSE022 01主要用于斜軸和垂直軸的安全性

一、概述

斜軸和垂直軸的安全性。這種線性制動器的典型應用包括自動化行業中的斜角和垂直軸，為人員和機械提供重要的保護。

二、使用步驟

1.未夾緊

安全制動器由電磁鐵打開。明確的間隙確保軸可以無摩擦地移動。接近開關 2 處于活動狀態。

2.安全負載

當電源關閉時，夾緊套筒被壓入錐體中外殼由一組碟形彈簧組成，其中在桿和夾緊套筒。?接近開關的信號變化從 2 到 1。

3.夾 緊

如果負載現在作用在桿上，則夾緊套筒進一步拉入住房，導致自強化夾緊過程。的運動桿相當小。即使使用更大的單位，如果移動不超過 0.5 毫米施加允許載荷 M。?夾緊環的位置仍然保持不變，因?yàn)閺椈闪?V 為大于負載 M。

4.負荷

一旦負載超過彈簧力 V，整個系統（夾緊環 +夾緊套筒 + 環形活塞）移動連同桿，直到其機械達到約 2 mm 后停止。

5.超載

從這一點開始，夾緊力不能再增加了。因此，桿在一定的過載下滑倒。?由于此功能，安全制動器可以也用于緊急情況捕捉具有一定明確定義的下降載荷制動力。?力路徑圖下方的表面對應于耗散的能量。

6.釋放

釋放夾緊向上桿的移動是必要的除了激活電源。在這個確保夾緊可以僅當驅動器正常工作時才會被釋放適當?shù)亍?標準接近開關可用于發出信號情況：夾緊釋放。僅當此信號處于活動狀態時，才會向下移動是可能的。?接近開關的信號變化從 1 到 2。

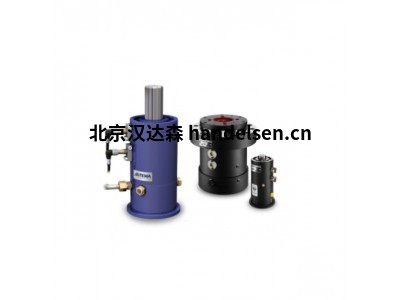

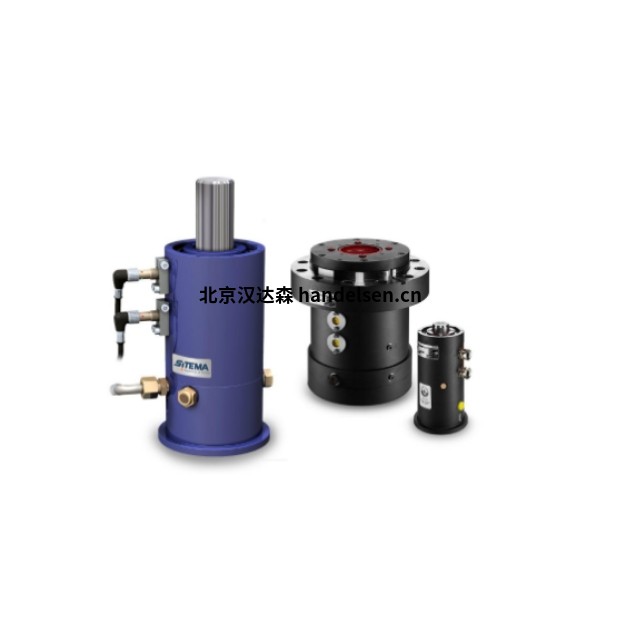

三、產品介紹KSE系列

全電動

基于氣動 KSP 系列

適用于符合 ISO 13849 的 PLe 以下的應用

符合 CE 和 UL 的 TÜV 證書

類型     訂貨號   桿直徑 mm 載荷 kN 外殼 ∅ 毫米  外殼 長度

KSE 16 KSE 016 01 16 2.5    108         146.5

KSE 22 KSE 022 01 22 10    132          180
