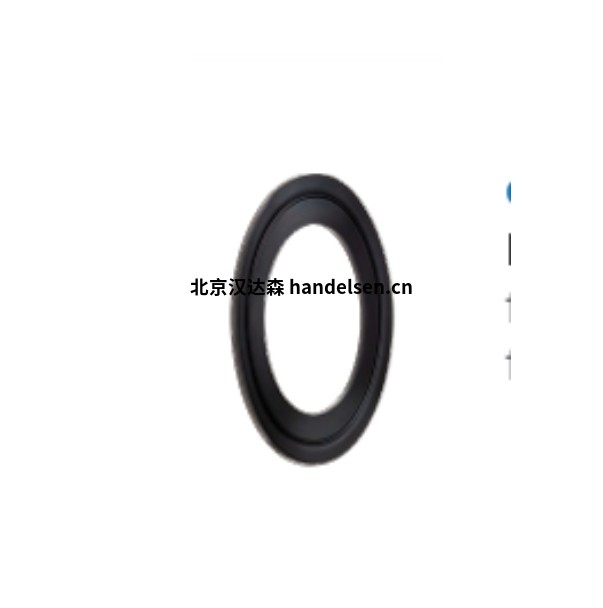

來自Kroll & Ziller的橡膠-鋼墊片和法蘭連接
Kroll & Ziller的橡膠-鋼墊片用于所有管道建設領域的法蘭連接的安全密封。
橡膠鋼法蘭墊片具有硫化成彈性材料的鋼嵌件。在硫化過程中，鋼芯和橡膠涂層之間實現了極強的附著力。即使在最大的應力下，這也使得它不可能移位、分離或吹出。
根據相應的彈性體，法蘭墊片可用于廣泛的應用，適用于水、蒸汽、氣體、空氣、酸、堿、碳?xì)浠衔锏?，工作溫度可達約 200 °C。橡膠鋼墊片滿足 TA Luft 的要求，并根據材料的不同，滿足各種其他要求，例如在飲用水、天然氣行業、食品技術和許多其他行業的使用要求。

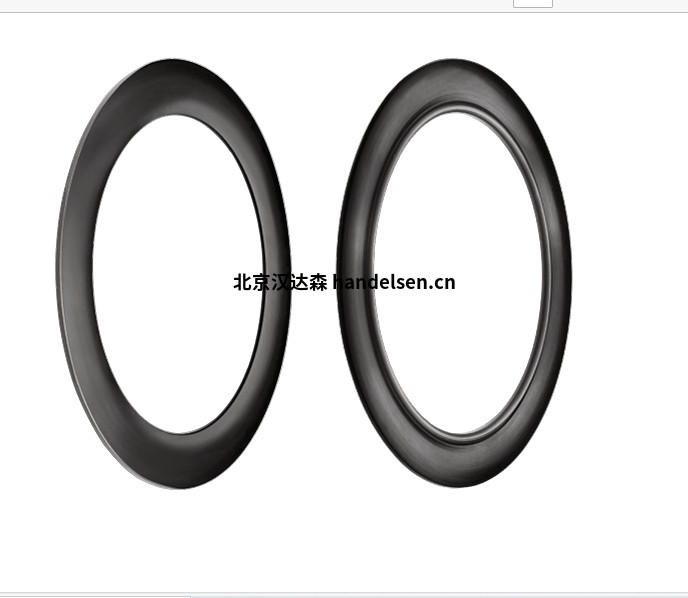

用于鋼制法蘭的 G-ST 型材墊片
Kroll & Ziller是您的G-ST型材墊片供應商。這些可以從我們的各種彈性體中自由選擇，例如 EPDM EL、NBR-DUO-EL、CSM 和許多其他彈性體。型材墊片的用途多種多樣 - 從水和燃?xì)夤?yīng)、消防和化學工業到采礦，G-ST-P 保持密封。
額外的輪廓不僅提供了更好的密封性能，而且確保了在較低擰緊扭矩下具有可靠的密封性能。此外，型材可以在一定程度上補償墊片表面的不均勻和損壞、法蘭葉片或間隙尺寸的錯位。

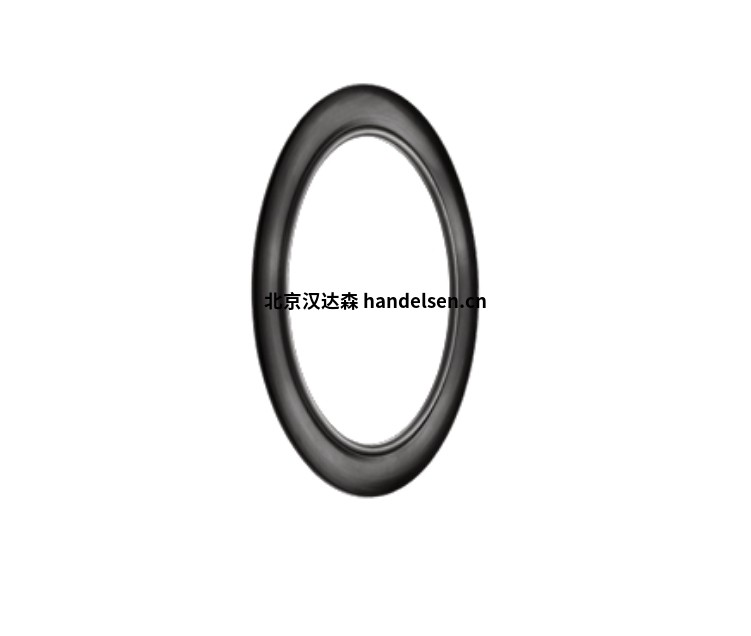

在 G-ST-P/S 中，s 代表鋼。這種橡膠型材墊片設計用于鋼制法蘭之間。尺寸不合適？沒問題，我們的 G-ST-P / OE 可以根據客戶要求自由確定尺寸。
二、產品特性
擰緊，螺釘擰緊扭矩小
表面缺陷補償
法蘭和螺釘可以設計得更弱
塑料法蘭連接的使用壽命明顯更高（考慮蠕變行為）
與簡單的扁平墊片相比，可以更容易地補償角度偏差
環形密封圈的轉動、凹槽或法蘭上的偏移可以省略
型材墊片根據各種標準提供不同的尺寸，例如 DIN EN 1514-1、DIN 2690、ASME-B 16.21，用于 VCI 容器法蘭和許多其他標準。
1.新的型材墊片，應用可靠
型材墊片的凸形 G-ST 基體與“O 形圈”相結合。環形密封圈作為的靜態密封元件，即使不對法蘭進行成本高昂的扭力，也能完成幾乎不可能的任務。在力總流中傳遞的高表面壓力被堅硬的冠狀墊片吸收。防腐蝕的硫化扁鋼環也可以毫不費力地吸收所需的測試壓力。
2.用于低表面壓力的型材墊片
位于動力旁路中的圓形密封圈即使在低表面壓力下也能完美地依偎在密封表面。不平整的表面和凹槽，即使是輕微的錯位也會得到補償。通過這種方式，型材墊片不僅確保了材料友好型安裝和低擰緊扭矩，而且還確保了以前無法達到的運行可靠性水平。一旦插入 - 緊！
四、型號列表G-ST G-ST-P/S
1/2” 21 x 45 x 3 / 4 20 x 51 x 3 / 4
3/4” 27 x 54 x 3 / 4 27 x 64 x 3 / 4
1” 33 x 64 x 3 / 4 33 x 70 x 3 / 4
1 1/4” 42 x 73 x 3 / 4 42 x 80 x 3 / 4
1 1/2” 48 x 83 x 3 / 4 48 x 92 x 3 / 4
2” 60 x 102 x 4 / 5 60 x 108 x 4 / 5
2 1/2” 73 x 121 x 4 / 5 73 x 127 x 4 / 5
3” 89 x 133 x 4 / 5 89 x 146 x 4 / 5
3 1/2” 102 x 159 x 4 / 5 102 x 162 x 4 / 5
4” 115 x 171 x 5 / 6 115 x 178 x 5 / 6
5” 140 x 193 x 5 / 6 140 x 213 x 5 / 6
6” 168 x 219 x 6 / 8 168 x 247 x 6 / 8
8” 219 x 276 x 6 / 8 219 x 305 x 6 / 8
10” 273 x 337 x 6 / 8 273 x 359 x 6 / 8
12” 325 x 406 x 6 / 8 325 x 419 x 6 / 8
14” 356 x 448 x 7 / 10 356 x 482 x 7 / 10
16” 406 x 512 x 7 / 10 406 x 537 x 7 / 10
18” 457 x 547 x 7 / 10 457 x 594 x 7 / 10
20” 508 x 604 x 7 / 10 508 x 651 x 7 / 10
24” 610 x 715 x 5,5 / 8 610 x 772 x 7 / 10
26” 665 x 771 x 7 / 10 665 x 832 x 7 / 10
28” 720 x 829 x 8 / 11 720 x 895 x 8 / 11
30” 770 x 880 x 8 / 11 770 x 949 x 8 / 11
32” 820 x 937 x 8 / 11 820 x 1003 x 8 / 11
34” 865 x 987 x 8 / 11 856 x 1054 x 8 / 11
36” 920 x 1045 x 8 / 11 920 x 1114 x 8 / 11
38” 965 x 1108 x 8 / 11 965 x 1051 x 8 / 11
40” 1020 x 1159 x 8 / 11 1020 x 1111 x 8 / 11
42” 1070 x 1216 x 8 / 11 1070 x 1162 x 8 / 11
44” 1120 x 1273 x 8 / 11 1120 x 1216 x 8 / 11
46” 1170 x 1324 x 8 / 11 1170 x 1270 8 / 11
48” 1220 x 1381 x 8 / 11 1220 x 1321 x 8 / 11
50” 1270 x 1432 x 8 / 11 1270 x 1375 x 8 / 11
52” 1320 x 1489 x 8 / 11 1320 x 1425 x 8 / 11
54” 1370 x 1546 x 8 / 11 1370 x 1489 x 8 / 11
56” 1430 x 1603 x 8 / 11 1430 x 1540 x 8 / 11
58” 1475 x 1660 x 8 / 11 1475 x 1590 x 8 / 11
60” 1530 x 1711 x 8 / 11 1530 x 1641 x 8 / 11
