低偏移和增益誤差，低溫漂移，出色的長期穩(wěn)定性
| 祁佳強 QQ：2850590582 手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn |
 |
 |
PWM 補償電流驅動級導致低功耗
測量范圍寬，高達 2500 A
漢達森祁佳強 手機/微信177*4453*6447
由于補償電流繞組低繞組容量，出色的動態(tài)性能(上升時間、脈沖響應)
操作原理
閉環(huán)或零通量電流探頭具有高線性度和出色的直流頻率響應。要測量的電流 IP 通過軟磁芯與補償電流進行磁耦合。該磁芯的磁通量由磁場檢測器測量，由電子元件控制為零，在補償繞組中產生補償電流 IS。此電流與主電流 IP 成正比。VAC 磁場檢測器可降低通常與霍爾效應探頭相關的偏移電壓、溫度和時間漂移。
| LEM 零件號 | VAC 零件號，T60404-4640 系列 | 筆記 |
|---|---|---|
| LF 1005-S 或 LF 1010-S | X100 | +/-15V 連接器引腳差異 |
| LF 1005-S/SP 變型 | X101 | +/-15V，JST BVH-21T-P1.1 |
| LF 1005-S/SP22 | X102 | ±/-15V，連接器引腳分差 |
| LF 1005-S 或 LF 1010-S | X150 | +/-24V，連接器引腳分差 |
| LF 1005-S/SP 變型 | X151 | +/24V， JST BVH-21T-P1.1 |
| LF 1005-S/SP22 | X152 | +/-24V，連接器引腳分差 |
| 注意：4640 系列是 LF 1005-S 的外形兼容滴件替代品。唯一的例外是連接器引腳出注的差異。VAC 1000A 的版本可能存在引腳兼容的版本。 | ||

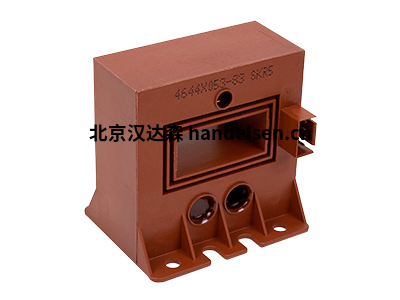

| LEM 零件號 | VAC 零件號，T60404-4644 系列 | 筆記 |
| LAC 300-S/SP1 /SP5* | X052 | 投遞放置 |
| LAC 300-S/SP1 /SP5* | X053 | 投遞放置 |
| 沒有 | X054 | |
| LAC 300-S/SP2* | X056 | 投遞放置 |
| LAC 300-S/SP3 /SP4* | X060 | 投遞放置 |
| 某些電流范圍不完全匹配。VAC 和 LEM 之間的連接器引腳輸出是相同的。數據手冊上的連接器調用是不同的，但可能兼容不管。所有轉換比率和外形因子都是匹配的。 | ||
