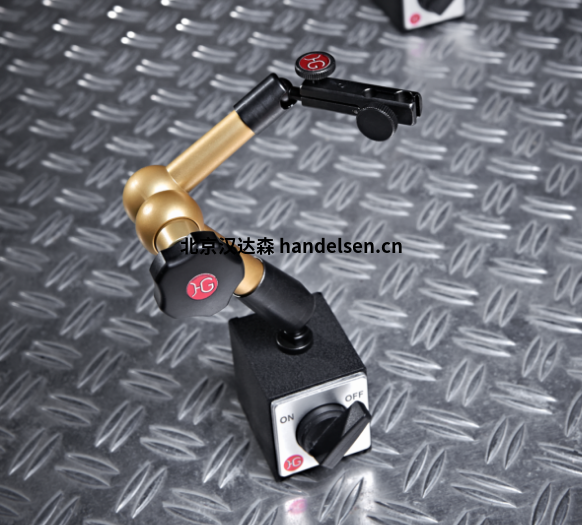

德國HG 工作半徑220星形手柄夾緊的機械表座

機械三腳架通過擰緊星形手柄來夾緊。在三腳架內部，一個復雜的機構被驅動，剛性地拉緊各個關節。夾緊是漸進的，因此每個關節從下到上依次處理，以便能夠非?？焖俸褪孢m地對齊。機械裝置的堅固和精確設計確保了耐用性和最大的精度。

HG技術參數

機械測量支架大小220微型(工作半徑220mm)

鎖模力產生：機械

物料：陽極氧化鋁拋光易切削鋼，塑料星形旋鈕

球關節臂：M6內螺紋

球關節腳：M8外螺紋

保持力：5KG

保持電源安全相關應用：4KG

L1：89mm

L2：131mm

半徑：220mm

標準磁塊(LxBxH)：60*50*55

粘合力標準磁鐵：800 N Topfmagnet

測量臺：直徑 8mm H7和燕尾

HG基本配置

根據下面配件，可以確認產品貨號

105249 三腳架

105250三腳架+測量喙，微調

105251三腳架磁鐵+測量喙，微調

HG型號

HG 液壓測量臺尺寸150 Mini

HG 液壓測量臺尺寸220

HG 液壓測量臺尺寸260

HG 液壓測量臺尺寸300

HG 液壓測量臺尺寸400

HG 液壓測量臺尺寸550

HG 液壓測量臺尺寸220配置

根據下面配件，可以確認產品貨號

108399 三腳架

108400 三腳架+測量喙，微調

108420 三腳架磁力表座+測量喙，微調

德國HG 工作半徑220星形手柄夾緊的機械表座
